模塊化設計，最多支持26個千兆光纖端口
slot插槽配置靈活，可任意搭配不同組合的光/電通信模塊模塊
支持2個千兆Combo口
支持環網冗餘協議Max Ring（自愈時間<20ms）和RSTP/STP以太網冗餘
支持SNMPv1/v2c/v3、 IEEE 802.1X、 HTTPS以及SSH，增強了網絡安全性
支持IEEE802.1Q VLAN、IEEE802.1p QOS
支持IGMP Snooping和GMRP過濾組播
支持WEB頁面、CLI、Telnet和SNMP多種管理方式
符合工業4級設計要求，-40～+75℃工作溫度和冗餘電源輸入
IP40等級防護，高強度金屬外殼
靈活的前/後出線設計，滿足變電站使用習慣
簡介
InMax PT5626 是深圳金恒威公司自主研發的一款模塊化全千兆增強網管型工業以太網交換機，最多支持26千兆SFP光纖端口，2路電源備份輸入。産品采用了自主研發的Max Ring環網技(jì )術（網絡故障自愈時<20ms），用戶可輕易設定冗餘環網以增加網絡可靠性，此外PT5626 還支持SNMPv3、 IEEE 802.1X、 HTTPS以及SSH，增強了網絡安全性。該産品符合FCC、CE标準，符合工業4級設計要求，-40～+75℃的寬幅工作溫度能夠滿足各種工業現場的要求，已廣泛應用于電力、水利、軌道交通等領域。
特點和優勢
·模塊化設計，最多支持26個千兆光纖端口
·slot插槽配置靈活，可任意搭配不同組合的光/電通信模塊模塊
·支持2個千兆Combo口
·支持WEB頁面、CLI、Telnet和SNMP多種管理方式
·IEEE 1588 PTP V2（精密時間協議），支持精确的網絡時間同步
·支持Max Ring（自愈時間 < 20 ms），RSTP/STP以太網冗餘
·IGMP Snooping和GMRP過濾組播
·支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議，輕松實現網絡規劃
·支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性
·支持端口聚合，最大化利用帶寬
·支持RADIUS, TACACS+, SNMPv3, IEEE 802.1X, HTTPS和SSH，加強網絡安全性
·支持SNMPv1/v2c/v3 不同等級的網絡管理協議
·采用RMON有效提升網絡監測和預測能力
·支持端口限速帶寬管理，确保網絡穩定性
·支持基于MAC地址的端口綁定，防止非法入侵
·自動通過E-mail和繼電器輸出告警事件
标準：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
IEEE 802.3ab适用于1000BaseT(X)
IEEE 802.3z适用于1000BaseX
IEEE 802.3x适用于流量控制
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
協議：
IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3,
DHCP Client, TFTP, SNTP, SMTP,
RMON, HTTP, HTTPS, Telnet, Syslog, SSH,
LLDP, IEEE 1588 PTP V2.
MIB:
MIB-II, Ethernet-Like MIB, P-BRIDGE MIB,
Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
流量控制：IEEE 802.3x 流控, 背壓式流控
交換機屬性
優先級隊列：4
最多可用VLANs數：64
VLAN ID範圍：VID 1~4094
IGMP snopping 組播組：256
MAC地址表大小：8K
封包緩沖區大小：2 Mbit
接口
固定光纖端口：1000BaseX SFP 插槽
slot插槽：3個slot插槽，每個slot插槽最多支持8個千兆端口，光電可選
slot插槽光纖端口：100BaseFx / 1000BaseX SFP 插槽
slot插槽RJ45端口：10/100/1000 BaseTX自适應
Console口：基于串口全局網管RS-232（RJ45接頭）
按鈕：重置按鈕Reset
指示燈：
系統指示燈：SYS
接口指示燈：電口Link1~24, Act1~24
光口Link/ Act G1，G2，G3，G4
電源指示燈：PWR
報警輸出：1路繼電器輸出，電流負載能力0.5A@ 48 VDC
電源
冗餘雙電源輸入，支持雙AC、雙DC、單AC單DC混合電源輸入
輸入電壓： 24VDC（18～36VDC），
48VDC（36～72VDC），
110/220VAC（88～300V）
空載功率： 0.41A@24VDC，10W
0.21A@48VDC，10W
0.045A@220VAC，10W
滿載功率： 1.83A@24VDC，44W
0.91A@48VDC，44W
0.2A@220VAC，44W
過載保護：支持
反接保護：支持
冗餘保護：支持
接線端子：5芯7.62mm間距接線端子
機械特性
外殼：IP40防護等級，高強度鋁型材
安裝方式：19寸标準機櫃安裝
重量：3800g

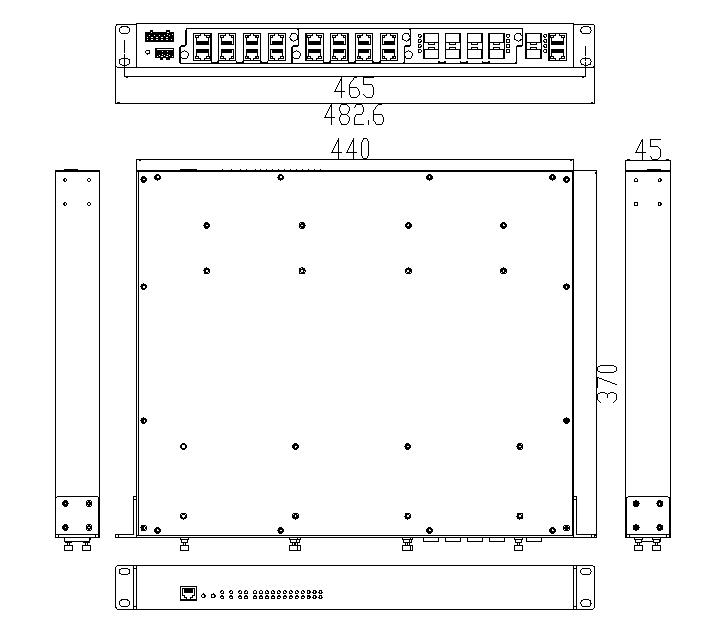

尺寸（W×H×D）：440 mm×44mm×330mm
工作溫度
标準型号： 0 ~ +60℃
寬溫型号：-40 ~ +75℃
存儲溫度：-40~85℃
相對濕度：5%~95%（無凝露）
行業标準：
Power Automation: IEC 61850-3，IEEE 1613，IEC61000-6-2
EMI：FCC Part 15，CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD)，Level 4
EN61000-4-3 (RS)，Level 3
EN61000-4-4 (EFT)，Level 4
EN61000-4-5 (Surge)，Level 4
EN61000-4-6 (CS)，Level 3
EN61000-4-8，Level 5
安規：UL 508，
UL 60950-1
CSA C22.2 No.60950-1
EN 60950-1
沖擊：IEC60068-2-27
自由落體：IEC 60068-2-32
震動：IEC60068-2-6
質保
保修期：5年
認證
CE、FCC
産品最新認證動态請查詢inMax網站
